Виджеты Лифты
Виджеты применяются для показа состояние лифтового хозяйства. Данные в платформу предоставляются по интеграционному протоколу LDS.
Лифт релейный
Назначение: Представление состояния лифта на объекте. Модель лифта представляет набор сигналов (0/1), которые характеризуют его состояние.
Такие лифты называют релейными см. TAG3 (Классическая релейная модель).

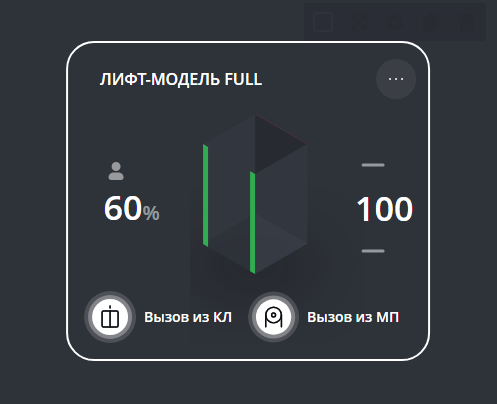

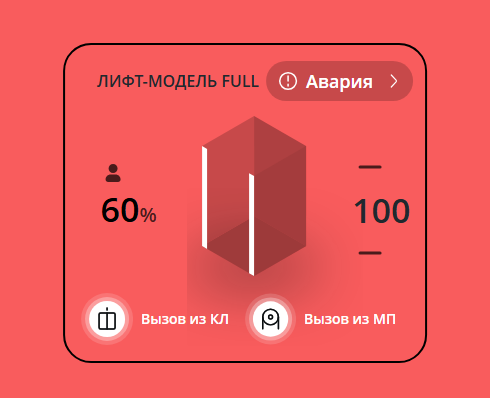

Внешний вид:
| Штатный режимы | Аварийный режим |
|---|---|
 |  |
Логика представления представлена в таблице. В столбце Параметр приведено значение параметра, которое соответствует модели Устройства TAG3 (Классическая релейная модель)
| Элемент виджета | Параметр | Описание |
|---|---|---|
| Состояние дверей лифта | p4_0 | 0-закрыты , 1 - открыты |
| Загруженность лифта 110% | p4_5 | 0- нет перегрузки, 1 - перегрузка больше 100% |
| Движение вверх | p4_1 | 0 - нет движения вверх, 1- лифт двигается вверх |
| Движение вниз | p4_2 | 0 - нет движения вниз, 1- лифт двигается вниз |
| Вызов из КЛ | p2_3 | Вызов диспетчера из кабины лифта или МП 0 - нет вызова, 1 - есть вызов |
| Вызов из МП | p2_7 | Вызов диспетчера из МП 0 - нет вызова, 1 - есть вызов |
Дополнительно, в конфигураторе виджета подключаются аварийные события из справочника событий. При возникновении аварийного события, виджет окрашивается в цвет наиболее критического параметра. Клик по стрелке Аварии выдает список авариных событий с возможностью перехода в Журнал событий по этому событию.
Лифт цифровой
Назначение: Представление состояния лифта на объекте. Модель представления лифта соответствует модели устройства TAG1 (Обобщенная модель лифта)

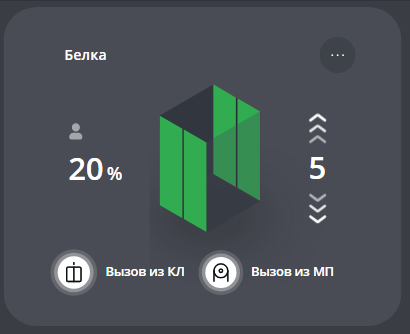

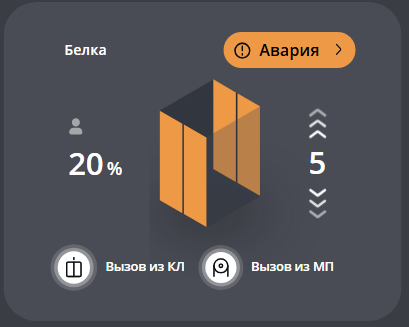

Внешний вид:
| Штатный режимы | Аварийный режим |
|---|---|
 |  |
Логика представления представлена в таблице. В столбце Параметр приведено значение параметра, которое соответствует модели Устройства TAG1 TAG11
| Элемент виджета | Параметр | Описание |
|---|---|---|
| Состояние дверей лифта (передние) | door1_state | Значения состояния дверей: 0 - Состояние дверей не определено 1 - Двери открываются 2 - Двери полностью открыты 3 - Двери закрываются 4 - Двери полностью закрыты 5 - Двери приоткрыты 254 - Двери заблокированы 255 - Двери отсутствуют 66 - открыты (предмет в дверях) |
| Состояние дверей лифта (задние) | door2_state | |
| Загруженность лифта | weight | от 0 - 100, если пришло значение 255 , человек перечеркнут (грузовес отстутствует) |
| Состояние движения лифта | motion_state | 0- не определено (не активные стрелки), 1 - движется (обе стрелки мигают), 2- вверх (стрелка мигает вверх), 3- вниз (стрелка мигает вниз), 4- стоит (стрелок нет) |
| Номер этажа | current_floor или spult_current_floor | принимает значение 1 - 125 |
| Вызов из КЛ | spult_p2_2 | Вызов диспетчера из кабины лифта или МП 0 - нет вызова, 1 - есть вызов |
| Вызов из МП | spult_p4_1 | Вызов диспетчера из МП 0 - нет вызова, 1 - есть вызов |
Лифты на объекте
Назначение: Представление состояния лифтового хозяйства на объекте
В конфигураторе указывается классификатор, к которому принадлежат лифтовые устройства и Объект, на котором есть эти устройства. Количество объектов на одном виджете не ограничено.
На виджете показываются:
- Индикатор критических событий, левая полоса. Если по какому либо лифту приходят критические события, возникает полоска критического цвета.
- Количество лифтов на объекте;
- Количество лифтов , которые находятся на связи, присылают данные
- Количество лифтов, которые не имеют связи с платформой.
