Список виджетов

Виджеты являются самостоятельными программными модулями, которые загружаются в приложение "ДАШБОРД" динамически из раздела МАГАЗИН ВИДЖЕТОВ.

• Autodesk Forge Viewer
• Plan 2D
• Вентиляция
• Векторная графика
• Видеоаналитика
• График параметров
• Заголовок
• Значение параметра на интервале
• ИБП Настраиваемый
• Камера по URL
• Комплексный виджет
• Круговая диаграмма на интервале
• Круговая диаграмма текущих параметров
• Назначение сигнальных параметров
• Светофор Один блок
• Светофор Три блока
• События
• Состояние микроклимата
• Состояние сигнальных параметров
• Состояние сигнальных параметров по Статусу сигнала
• Таблица значений
• Текстовый виджет
• Текущее значение параметра
• Управление кондиционером
• Управление сигнальными параметрами
• Управление фанкойлом
• Флюгер
• Роза ветров
• Player (проигрыватель медиа-устройства)

Autodesk Forge Viewer

Назначение: отображение 3D-модели сервиса Autodesk Forge.

Настройка виджета:

1. Выбрать из списка доступных модель «Autodesk». После этого загрузится список атрибутов для привязки конкретных параметров платформы.
2. Привязать параметры к атрибутам.

Plan 2D

Назначение: отображение устройств на интерактивном 2D-плане помещения.

Логика представления:

1. На виджете представлены интерактивные устройства, расположенные на подложке-изображении (планы офиса, этажей, зон, схемы).

2. Устройства сгруппированы по зонам.

3. Устройства содержат параметры, набор и отображение которых отличается для разных типов устройств.

4. В виджете значения параметров меняется в режиме реального времени по приходу новых значений в платформу.

5. Если для параметра настроена контрольная процедура, то значение параметра выдается на цветном фоне, соответствующем статусу параметра:

   • ЗЕЛЕНЫЙ – статус "Норма" (NORMAL);

   • ОРАНЖЕВЫЙ – статус "Предупреждение" (WARNING);

   • КРАСНЫЙ – статусы "Ошибка", "Критический" (ERROR, CRITICAL);

   • СЕРАЯ ПОЛОСКА – "Недостоверно" (FALSEVALUE).

6. Если для параметра настроено отображение иконки, представляющей статусы состояний (NORMAL, WARNING,...), то рядом со значением выводится такая иконка.

7. Для параметров с признаком управления в некоторых устройствах предусмотрена возможность переключения режима (Ручной/Авто) и состояния (Вкл./Выкл.).

Подробная инструкция по работе с виджетом представлена в отдельном разделе.

Вентиляция

Назначение: отображение схемы вентиляции.

Векторная графика

Назначение: вывод изображения.

Логика представления: изображение должно иметь формат масштабируемой векторной графики (SVG).

Видеоаналитика

Назначение: отображение данных от системы видеонаблюдения AxxonSoft.

Логика представления:

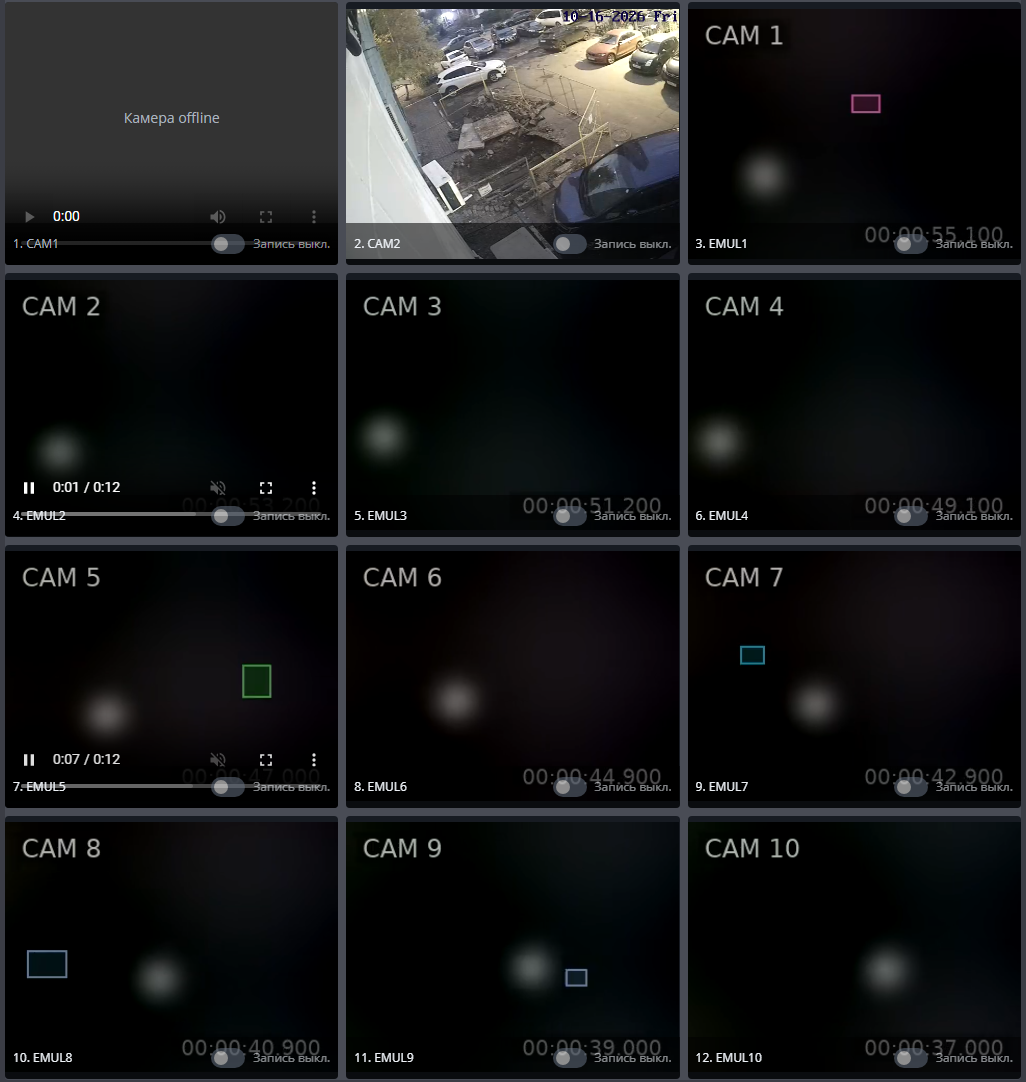

• Представлены экраны с камер офисов, этажей, зон на примере школы;
• Данные с камер передаются в режиме реального времени.

График параметров

Назначение: вывод значений параметров на временном графике.

Логика представления:

• Значения параметров меняются в режиме реального времени по приходу новых значений в платформу;
• Настраиваемый период отображения данных: день, неделя, месяц;
• Есть возможность выбора типа графика: «Линейный», «Стек», «Гистограмма».

Заголовок

Назначение: отображение названия для группы виджетов.

Логика представления: текст произвольный, объем текстового файла до 2 кБ. Виджет может использоваться для наименования группы виджетов, либо выделения справочной информации.

Значение параметра на интервале

Назначение: вывод значения параметра на интервале.

Логика представления:

• Значения параметров меняются в режиме реального времени по приходу новых значений в платформу;
• Настраиваемый период отображения данных: день, неделя, месяц.

ИБП Настраиваемый

Назначение: отображение значений входных и выходных параметров настраиваемого ИБП.

Логика представления:

• Значения параметров меняются в режиме реального времени по приходу новых значений в платформу;
• Список отображаемых параметров: статус ИБП, параметры батареи (ток, напряжение, температура, режим, статус), входные параметры (ток и напряжение по каждой фазе, частота), выходные параметры (ток, напряжение и мощность по каждой фазе, частота).
• При настройке виджета для отображения статуса ИБП в поле «JSON» записывается такая подстановка:

{ "Disabled": 1,  "Power": 2,  "Battery": 3,  "Fault": 4,  "Bypass": 5 }

По приходу числового значения статуса ИБП на виджете отобразится соответствующее ему текстовое название.

Камера по URL

Назначение: отображение изображения с камеры видеонаблюдения.

Логика представления:

• Значения параметров меняются в режиме реального времени по приходу новых значений в платформу по URL;
• Отображаемая информация: название камеры, поток данных в форматах JPEG/PNG, HLS.

Комплексный виджет

Назначение: отображение списка параметров с двумя типами схем получения данных: Текущие и Интервальные.

Логика представления:

• Значения параметров меняются в режиме реального времени по приходу новых значений в платформу.
• Отображаемые параметры: температура, влажность, индикатор.
• Если для параметров настроено отображение иконки, представляющей статусы состояний (NORMAL, WARNING, ...), то рядом со значением выводится такая иконка;
• Содержит значок перехода на график.

Круговая диаграмма на интервале

Назначение: отображение круговой диаграммы значений параметров, зарегистрированных в течение определенного интервала времени.

Логика представления:

• Значения параметров меняются в режиме реального времени по приходу новых значений в платформу.
• Отображаемые параметры: расход активной энергии по освещению, вентиляции, кондиционированию за заданный период времени.

Круговая диаграмма текущих параметров

Назначение: отображение круговой диаграммы текущих значений параметров.

Логика представления:

• Значения текущих параметров меняются в режиме реального времени по приходу новых значений в платформу.
• Отображаемые параметры: текущие уровни активной энергии по освещению, вентиляции, кондиционированию.

Назначение сигнальных параметров

Назначение: виджет выводит сигналы-переключатели в виде плашек с учетом значения сигнала и возможных его состояний.

Логика представления:

1. Значения параметров меняются в режиме реального времени по приходу новых значений в платформу.
2. Если для параметра настроена контрольная процедура, то значение параметра выдается на цветном фоне, соответствующем статусу параметра:
   • ЗЕЛЕНЫЙ - статус "Норма" (NORMAL);
   • ОРАНЖЕВЫЙ - статус "Предупреждение" (WARNING);
   • КРАСНЫЙ - статусы "Ошибка", "Критический" (ERROR, CRITICAL);
   • СЕРЫЕ ПОЛОСКИ – статус «Недостоверно» (FALSEVALUE).
3. Если для параметров настроено отображение иконки, представляющей статусы состояний (NORMAL, WARRNING, ...), то рядом со значением выводится такая иконка;
4. Если у параметра нет контрольной процедуры, либо значение приходит со статусом "Нет контроля", то реализована следующая логика представления:
   • для сигналов без признаков управления: 0 – КРАСНЫЙ, 1 – ЗЕЛЕНЫЙ цвет;
   • для сигналов с признаком управления: 0 – СЕРЫЙ, 1 – ЗЕЛЕНЫЙ цвет.
5. Параметр с признаком "Ручной режим" показывается отдельной надписью на виджете.

Светофор Один блок

Назначение: индикация на одной плашке наихудшего статуса в группе параметров.

Статусы "Falsevalue" и "Disabled" не рассматриваются.

Светофор Три блока

Назначение: индикация на трех плашках суммарного количества параметров, находящихся в разных статусах.

Логика представления:

1. Внутри плашек отображается количество параметров, значения которых находятся в соответствующем статусе:

   • ЗЕЛЕНЫЙ - статус "Норма" (NORMAL);
   • ОРАНЖЕВЫЙ - статус "Предупреждение" (WARNING);
   • КРАСНЫЙ - статусы "Ошибка", "Критический" (ERROR, CRITICAL).

2. Значения текущих параметров меняются в режиме реального времени по приходу новых значений в платформу;

3. Отображаемые параметры: концентрация CO2, температура в серверной, температура в щитовой.

События

Назначение: текстовое уведомление о достижении параметрами критических значений в виде ленты событий.

Логика представления:

• Значения параметров на ленте событий отображаются в режиме реального времени.
• На ленте могут отображаться не более трех последних по времени событий за день.
• Информация на ленте отображается только при условиях, что в настройках виджета контроллер правильно выбран и с ним имеется устойчивая связь (контроллер доступен).

Состояние микроклимата

Назначение: отображение общего состояния микроклимата и состояния отдельных параметров (температура, влажность, шум, освещенность, концентрация CO2).

Логика представления:

1. Значения параметров меняются в режиме реального времени по приходу новых значений в платформу;
2. Общее состояние микроклимата показано на отдельной иконке.
3. Если для параметра настроена контрольная процедура, то значение параметра выдается на цветном фоне, соответствующем статусу параметра:
   • ЗЕЛЕНЫЙ - статус "Норма" (NORMAL);
   • ОРАНЖЕВЫЙ - статус "Предупреждение" (WARNING);
   • КРАСНЫЙ - статусы "Ошибка", "Критический" (ERROR, CRITICAL);
   • СЕРЫЕ ПОЛОСКИ – статус «Недостоверно» (FALSEVALUE).
4. Если для параметров настроено отображение иконки, представляющей статусы состояний (NORMAL, WARNING, ...), то рядом со значением выводится такая иконка.

Состояние сигнальных параметров

Назначение: виджет выводит сигналы-переключатели в виде плашек с учетом возможных состояний сигналов.

Логика представления:

1. Значение параметров меняется в режиме реального времени по приходу нового значения в платформу.
2. Если для параметра настроена контрольная процедура, то значение параметра выдается на цветном фоне, соответствующем статусу параметра:
   • ЗЕЛЕНЫЙ - статус "Включено" (On);
   • СЕРЫЙ - статус "Выключено" (Off).
3. Если режим ручного управления параметром находится в состоянии "Включено", то на виджете отображается надпись "Ручной режим".

Состояние сигнальных параметров по Статусу сигнала

Назначение: виджет выводит состояние сигнала по цвету его текущего статуса (Normal, Warning, ...). Иконка рисуется в соответствии со статусом; если ее нет, то отображается выключатель. При статусе "Normal" отображается выключатель в состоянии "Включено", в остальных случаях – "Выключено".

Логика представления:

1. Значение параметров меняется в режиме реального времени по приходу нового значения в платформу.
2. Если для параметра настроена контрольная процедура, то значение параметра выдается на цветном фоне, соответствующем статусу параметра:
   • ЗЕЛЕНЫЙ - статус "Норма" (NORMAL);
   • ОРАНЖЕВЫЙ - статус "Предупреждение" (WARNING);
   • КРАСНЫЙ - статусы "Ошибка", "Критический" (ERROR, CRITICAL);
   • СЕРЫЕ ПОЛОСКИ – статус «Недостоверно» (FALSEVALUE).
3. Если для параметров настроено отображение иконки, представляющей статусы состояний (NORMAL, WARRNING, ...), то рядом со значением выводится такая иконка.

Таблица значений

Назначение: отображение параметров в форме таблицы.

Логика представления:

1. В виджете представлены список параметров, по которым приходят значения в реальный момент времени.
2. Если для параметра настроена контрольная процедура, то значение параметра выдается на цветном фоне, соответствующем статусу параметра:
   • ЗЕЛЕНЫЙ - статус "Норма" (NORMAL);
   • ОРАНЖЕВЫЙ - статус "Предупреждение" (WARNING);
   • КРАСНЫЙ - статусы "Ошибка", "Критический" (ERROR, CRITICAL);
   • СЕРЫЕ ПОЛОСКИ – статус «Недостоверно» (FALSEVALUE).
3. Если для параметров настроено отображение иконки, представляющей статусы состояний (NORMAL, WARRNING, ...), то рядом со значением выводится такая иконка. Если нет иконки, а вместо иконки назначена строка, то выводится строка.

Текстовый виджет

Назначение: отображение произвольного текста.

Логика представления: возможно добавить любой текст.

Текущее значение параметра

Назначение: отображение значения параметра в текущий момент времени.

Логика представления:

1. Значения параметров меняются в режиме реального времени по приходу новых значений в платформу.
2. Если для параметра настроена контрольная процедура, то значение параметра выдается на цветном фоне, соответствующем статусу параметра:
   • ЗЕЛЕНЫЙ - статус "Норма" (NORMAL);
   • ОРАНЖЕВЫЙ - статус "Предупреждение" (WARNING);
   • КРАСНЫЙ - статусы "Ошибка", "Критический" (ERROR, CRITICAL);
   • СЕРЫЕ ПОЛОСКИ - статус "Недостоверно" (FALSEVALUE).
3. Если для параметров настроено отображение иконки, представляющей статусы состояний (NORMAL, WARNING, ...), то рядом со значением выводится такая иконка.
4. Если свойства параметра предусматривают возможность управления, то слева, кроме значка перехода на график, отобразится значок ввода значения этого параметра для отправки устройству.

Описание конфигурационных полей: виджет содержит стандартный набор полей (см. Общие атрибуты для всех виджетов). Дополнительно можно указать фоновую картинку из библиотеки изображений.

Управление кондиционером

Назначение: дистанционное управление кондиционером через ИК-датчик. Особенностью такого управления является отсутствие обратного ответа от ИК-датчика о статусе выполнения команды и статусе параметров кондиционера. Виджет дает возможность отображать текущую температуру от внешнего датчика в качестве контрольного параметра.

Настройка виджета

1. Настройка параметров ИК-датчика выполняется в секции "Режим работы". Структура json-секции следующая:

 { 'cool':[18,20,22,24,26,28], 'heat':[20,22,24,26,28], 'auto':[18,20,22,24,26,28] }

Всего можно задать 6 значений для режимов cool, heat, auto. Каждый элемент массива привязывается к параметру ИК-датчика, который устанавливает режим и нужное значение.

2. Параметр «Режим вентиляции» определяется ИК-датчиком, который переводит кондиционер в указанный режим.
3. Параметр «Ручное управление» требует реализации логики управления на стороне контроллера/сервера. По этому параметру все параметры ИК-датчика, которые управляются с виджета, должны быть переведены в «Ручной режим». В то же время, если нет автоматического управления по правилам, то можно все параметры ИК-датчика сразу же установить в ручной режим, в таком случае к этому параметру можно ничего не привязывать.
4. Все остальные параметры виджета имеют точное соответствие с параметрами ИК-датчика.

Логика представления:

• При первой загрузке виджет показывает состояние выключенной кнопки управления и температуру датчика.
• При нажатии на кнопку «Вкл/Выкл» отсылается команда перевода параметра «Ручное управление» в состояние «Вкл», и на ИК-датчик отсылается команда auto[3].
• Кнопки режима отправляют команды перевода в требуемый режим с ближайшей температурой из массива режима.
• Кнопки "+" и "–" отсылают команды элемента массива соответствующего режима.

Управление сигнальными параметрами

Назначение: дистанционное управление состоянием сигнальных параметров с учетом прав пользователя.

Логика представления:

1. Значение параметров меняется в режиме реального времени по приходу нового значения в платформу.
2. Если для параметра настроена контрольная процедура, то значение параметра выдается на цветном фоне, соответствующем статусу параметра:
   • ЗЕЛЕНЫЙ - статус "Норма" (NORMAL);
   • ОРАНЖЕВЫЙ - статус "Предупреждение" (WARNING);
   • КРАСНЫЙ - статусы "Ошибка", "Критический" (ERROR, CRITICAL);
   • СЕРЫЕ ПОЛОСКИ – статус «Недостоверно» (FALSEVALUE).
3. Если для параметров настроено отображение иконки, представляющей статусы состояний (NORMAL, WARRNING, ...), то рядом со значением выводится такая иконка;
4. Если свойства параметра предусматривают возможность управления, то слева, кроме значка перехода на график, отобразится значок ввода значения для отправки на устройство.

Управление фанкойлом

Назначение: дистанционное управление фанкойлом.
(THERMOKON - Fan Coil Thermostat with Touch Display)

Логика представления представлена в таблице.

Параметр	Текущее значение	Описание
Вкл/Выкл	170	Статус "Включен"
	85	Статус "Вsключен"
Режим работы	1	Охлаждение (cool)
	4	Вентиляция (fan)
	8	Нагрев (heat)
	16	Автоматический выбор (auto)
Температура в помещении	Х . Х	Измеренное значение с точностью до десятых долей градусов Цельсия (℃) от датчика температуры
Скорость вентилятора	2	Низкая (low)
	4	Средняя (medium)
	8	Высокая (high)
	128	Автоматическая установка (auto)
Блокировка	0	Разблокировано
	1	Заблокировано
Установка температуры	-	Изменяется кнопками "+" и "–" при значениях атрибутов "Ручной режим" = "Да", "Признак управления" = "Да"
Ошибка по температуре	0	Статус опроса фанкойла "Нет ошибок"
	1	Статус опроса фанкойла "Есть ошибка"

Флюгер

Назначение: виджет показывает текущее направление движения в виде компаса и один дополнительный параметр

Внешний вид:

Логика представления представлена в таблице.

Параметр	Текущее значение	Описание
Направление	0	Параметр, который изменяется на интервале от 0-360 гр
Сила	0	Обычно параметр силы ветра, но может быть любой

Роза ветров

Назначение: виджет показывает направление и силу ветра в виде диаграммы за заданный интервал

Внешний вид:

Логика представления представлена в таблице.

Параметр	Текущее значение	Описание
Период	Day, Week, Month	Период/интервал показа данных
Сдвиг	0	сдвиг периода от текущей даты
Линия	не используется
Item1	0	Направление ветра
Item2	0	Скорость ветра

Player (проигрыватель медиа-устройства)

Назначение: виджет предназначен для управления медиа-устройствами. Состав и название топиков медиа-устройств выполнены для модуля-драйвера ECLER, но их состав достаточен для управления любым медиа-устройством.

Внешний вид:

Логика представления представлена в таблице.

Полное описание топиков устройства см. в описании модуля-драйвера Ecler.

Параметр	Текущее значение	Описание
Ограничение громкости	по умолчанию 0 - 100	позволяет задавать границы изменения управления громкостью
Play/Stop	параметр остановки и запуска проигрывателя	Команда не выключает медиа-устройство, допускается только остановка/запуск музыки
Status	Статус устройства	отображение статуса устройства (включен/выключен)
next	следующий трек	запускает след. трек Preset'а
prev	предыдущий трек	запускает предыдущий трек Preset'а
repeat	режим проигрывания плей-листа	см. значения в описании модуля
Volume	громкость	параметр громкости
Stereo	установка режима моно/стерео
title	название проигрываемого трека
Preset	номер плей-листа в виде списка Preset	в виджете список плей-листов выводится в виде Preset XX
txtSource	название источника аудиозаписей
