Интерфейс
Приложение Схемы используется для создания сложных SCADA схем, где нужно представление технологических элементов и визуальное воспроизведение технологических процессов.
Сами схемы создаются в приложении Редактор Схем, а их представление доступно в приложении Схемы пользователям с ролью USER.
Проект может включать в себя один или несколько видов, каждый из которых является HMI-представлением. Виды могут быть связаны через переходы по ссылкам, а также через переключатель видов в навигационной полосе.

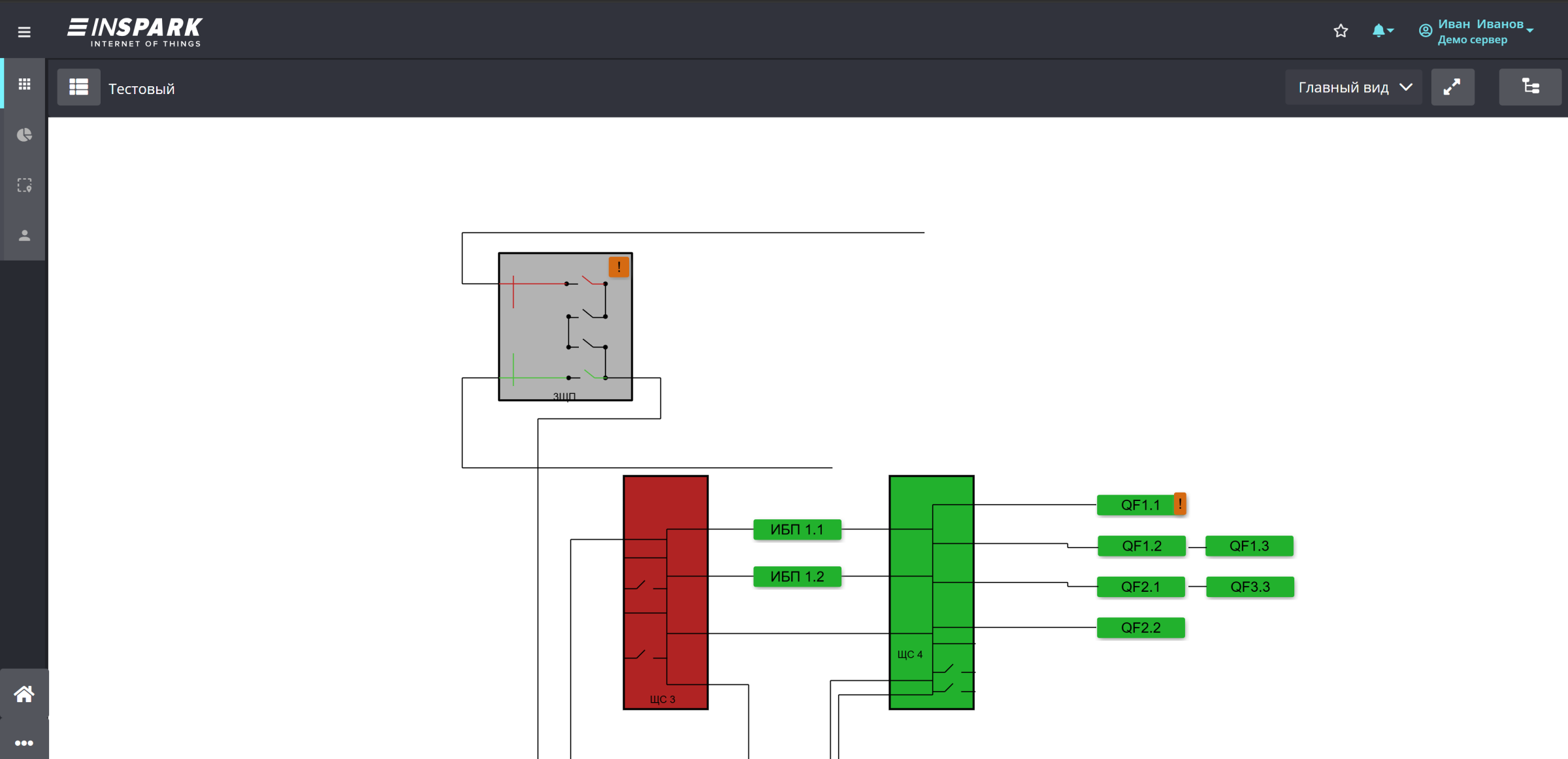

Основным элементом является область схемы. Пользователь может взаимодействовать со схемой через интерактивные элементы: управлять параметрами, переключаться между видами, открывать модальные окна, изменять масштаб и перемещать холст.
Навигационная полоса сверху содержит следующие элементы (слева направо):

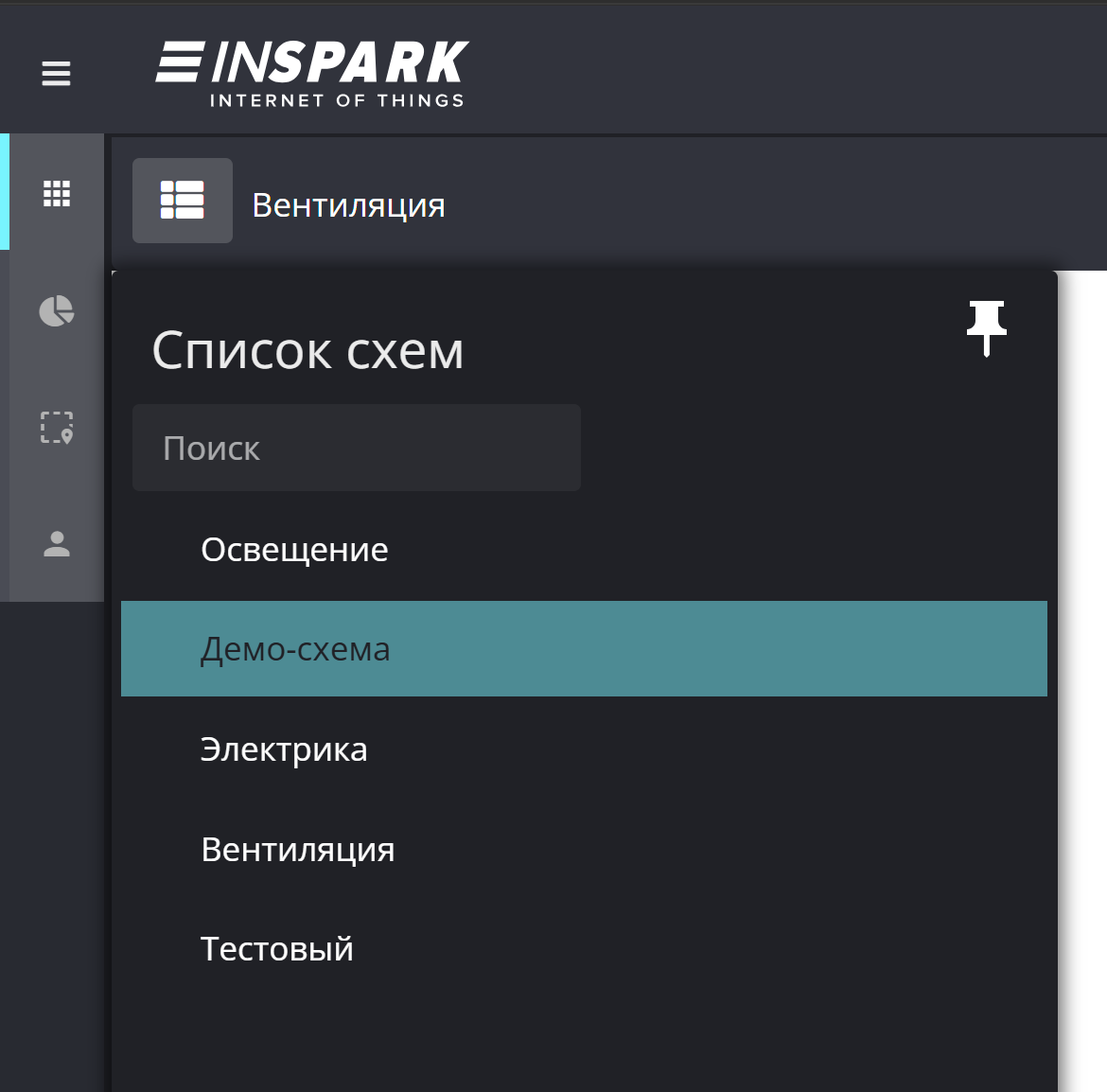

кнопка вызова панели со списком проектов-схем
название текущей схемы

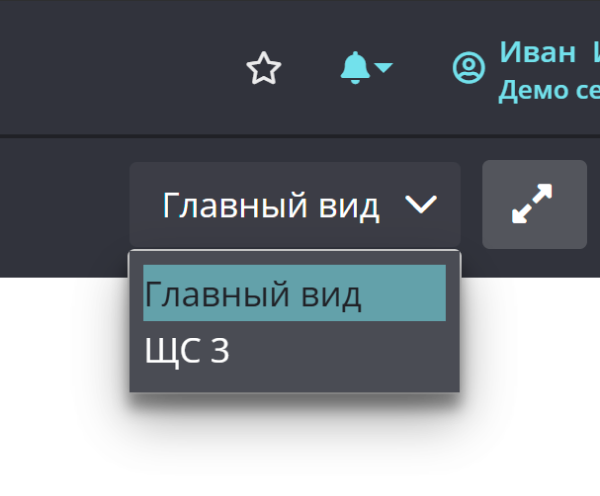

переключатель между видами схемы
кнопка раскрытия схемы на весь экран

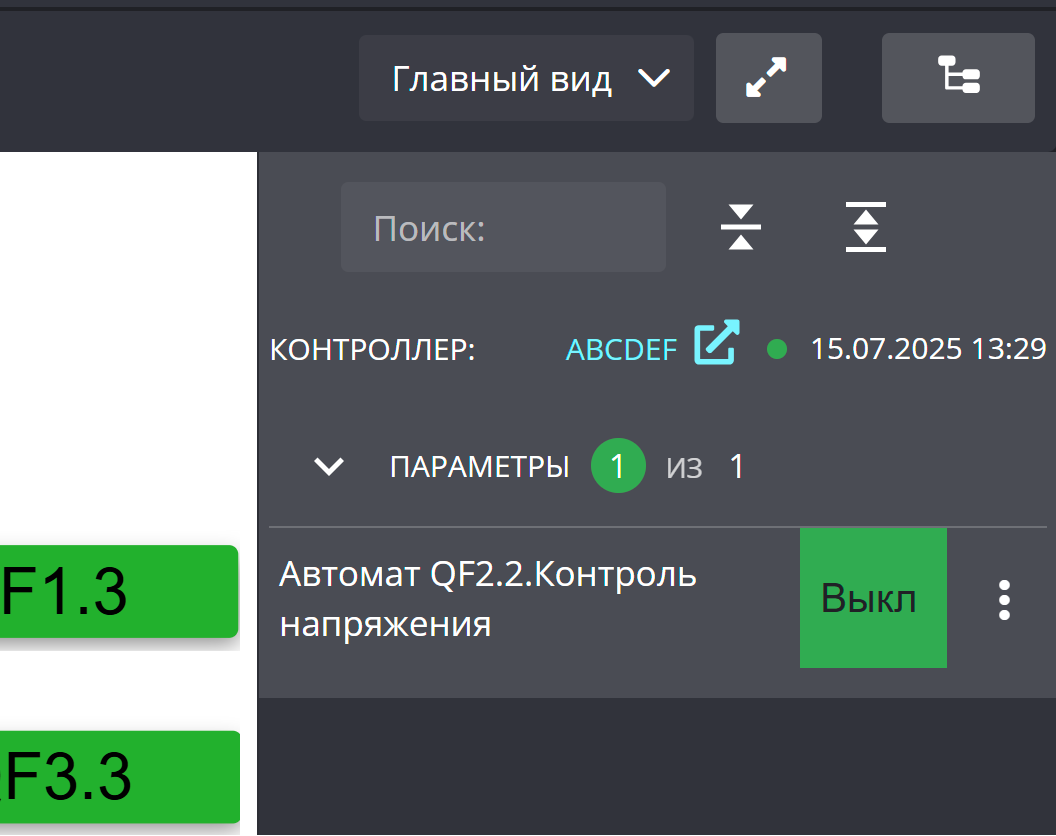

панель со списком параметров, подключенных к элементам схемы
