Общие настройки элементов

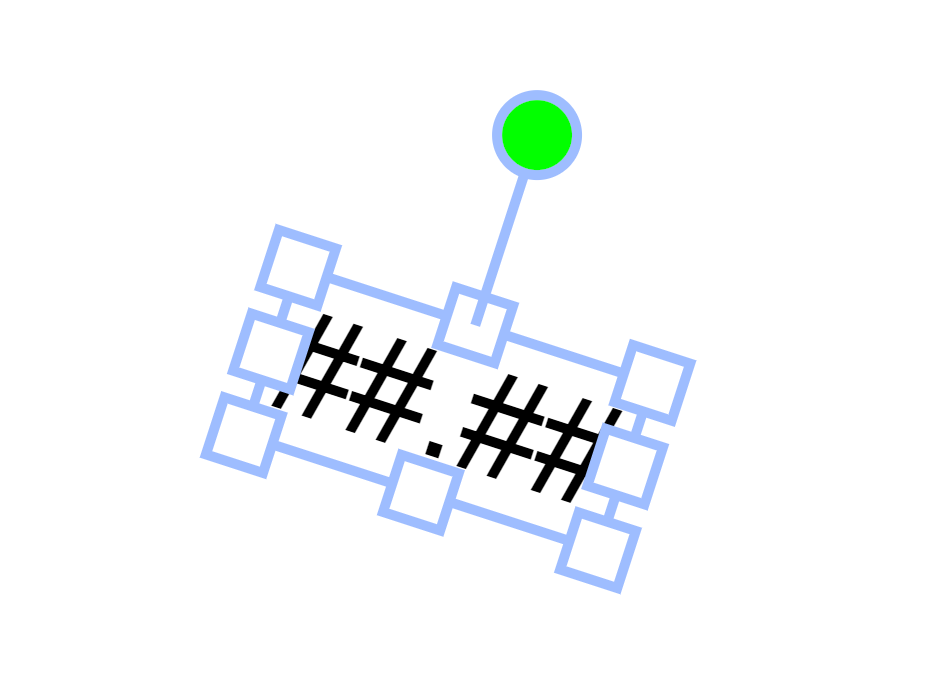

Изменение размеров и поворот
Выделите элемент.
Чтобы изменить размер элемента, потяните за квадраты, расположенные по его углам и сторонам.
Чтобы повернуть элемент, зажмите и потяните за зеленый круг.
Цвета заливки и контура
Внизу окна редактора расположена цветовая панель.
Слева направо расположены инструменты:
- масштаб
- переключение заливка/обводка
- цветовая панель
Для создания заливки выбранному элементу переключитесь в режим (левый квадрат) и выберите цвет из всплывающего окна или цветовой панели.

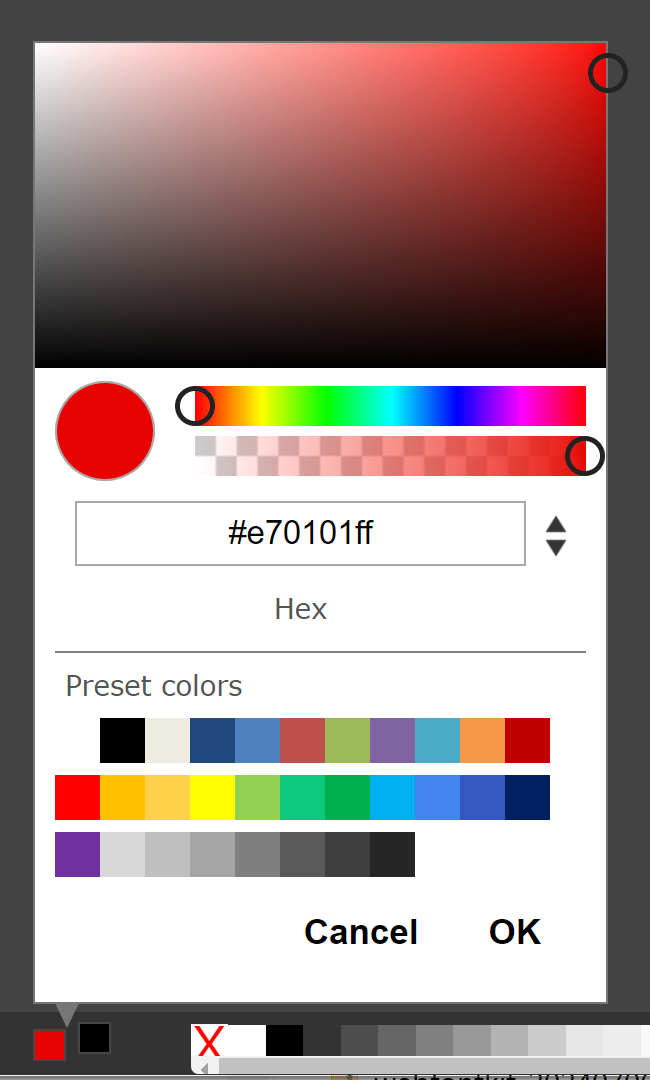

Окно выбора цвета позволяет:
- задать цвет через один из форматов: Hex, HSLA, RGBA
- задать прозрачность цвета (альфа-канал)
Сделать заливку или обводку прозрачными можно также с помощью кнопки с красным крестом.

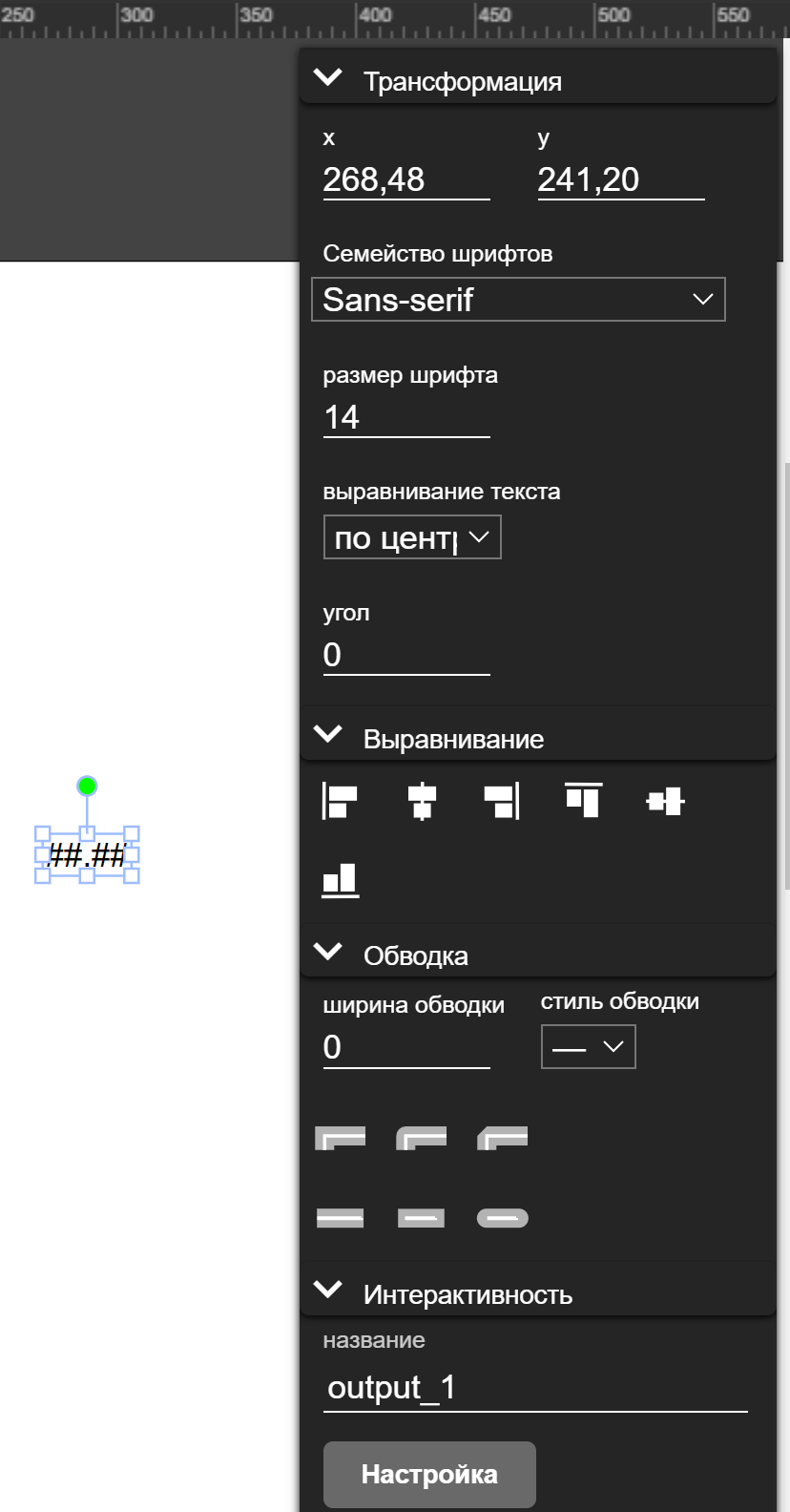

Панель свойств элемента
Дополнительные настройки элемента находятся в панель его свойств.
Трансформация
Задает позиционирование элемента по осям X и Y.
Семейство шрифтов
Задает семейство шрифтов для текста элемента. Количество шрифтов ограничено, может быть расширено по запросу.
Также можно задать выравнивание текста и угол поворота. Угол поворта также можно задать на самом элементе, зажав и потянув за зеленый круг.
Выравнивание
Позволяет выравнить элемент относительно вида.
Обводка
В блоке задается ширина, стиль обводки, тип соединения элеменов и скругление концов линий.
Интерактивность
Выведен идентификатор элемента, используемый для подключений. По нажатию кнопки "Настройки" можно перейти в форму привязки параметра.
